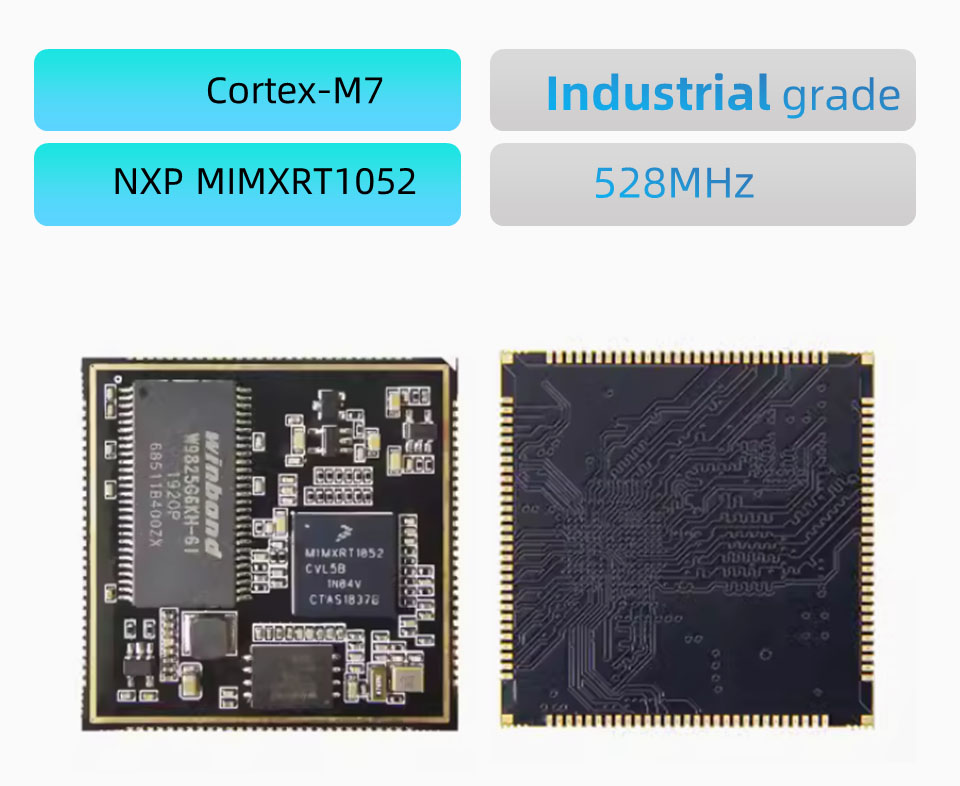

● Bu RT1052 S2 Core lövhəsi NXP Mimxrt1052CVL5B prosessoru əsasında hazırlanmışdır.
● Bütün idarə heyətinin komponentləri sənaye dərəcəli materiallardan hazırlanmışdır.

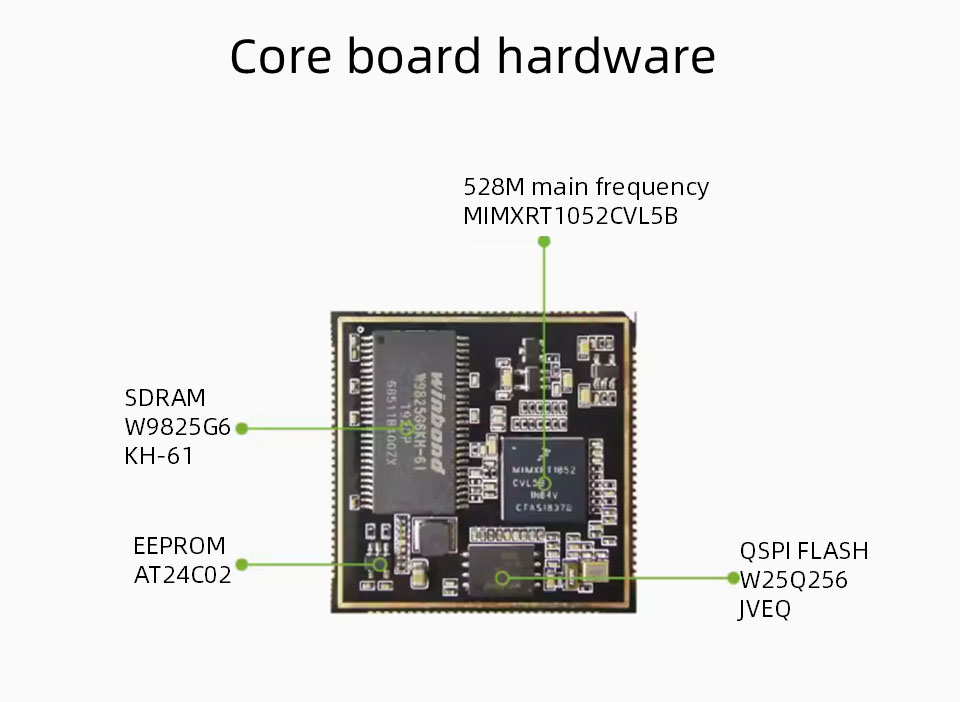

● Əsas lövhənin aparat mənbələri daxildir
● 32MB SDRAM, 32MB, FLASH və 256B EEPROM.
● PCB, ümumi ölçüsü 38 * 38mm, cəmi 116 sancaq və pin bir boşluq olan 6 qatlı qara immersion qızıl dizaynı qəbul edir. Semc avtobusu istisna olmaqla, çipin qalan 10 sancaqları hamısı çıxarılır.
Əsas çip: MIMXRT1052CVL5B, CORTEX-M7 CORE, Əsas tezlik 528MHz
SDRAM: 2MB, TSSOP paketi, marka Winbond, sənaye dərəcəsi
Flash: 32MB, Wson8 paketi, marka Winbond, sənaye dərəcəsi
EEPROM: AT24C02 256B
Ethernet Phy: Heç biri
PCB Ölçüsü: 38 * 38mm
Elektrik təchizatı: 3.3v
Qalxan örtüyü: Qalxan örtüyü yoxdur
GPIO: 116 sancaqlar, semc avtobusu istisna olmaqla, 1.0mm pin boşluğu, digər bütün i0 aparılır
Əməliyyat temperaturu: -40 ~ 85 ° C, sənaye dərəcəsi

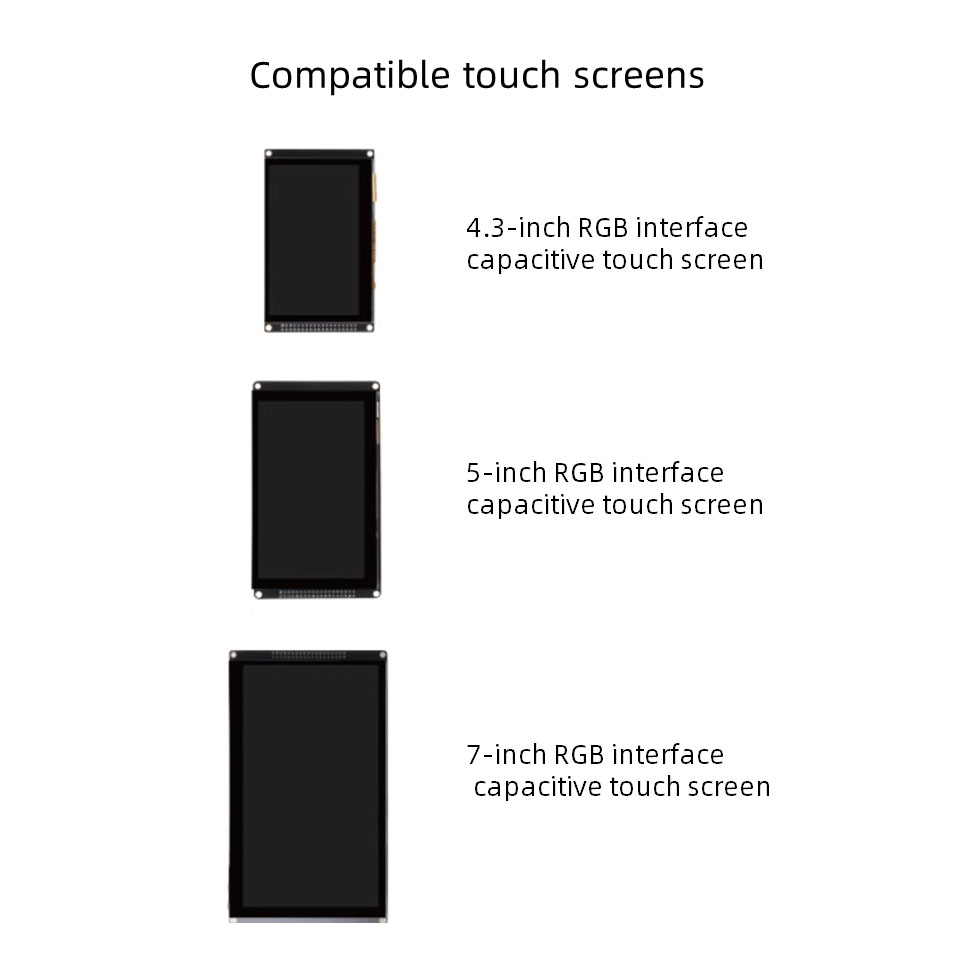

● LCD: 1 kanal
● USB: 2 kanal, yüksək sürətli phy ilə
● Sdio: 2 kanal
● i²c: 4
● SPI: 4
● uart: 8
● Sai: 3
● ADC: 2 (hər biri 16 kanal), 12bit
● PWM: 4
● JTAG: 1 kanal
● SPDIF: 2 kanal
● Can: 2
● Qeyd: Yuxarıda göstərilən məlumatlar yenidən istifadə edilə bilər, lütfən bir istinad dizaynı kimi əsas lövhə pin təsvirinə baxın
Qeyd: İdarə Heyəti minimum 500 sifarişlə düzəldilə bilər
