Bu tam xüsusiyyətli lövhə (BTB interfeysi) yüksək performanslı bir lövhə kompüter və ekran, nəzarət, şəbəkə ötürülməsi, fayl saxlama, kənar hesablama və digər ssenarilər üçün quraşdırılmış anakart kimi istifadə edilə bilər.
Əsas çip kimi RockchiPRK3568 (Ticarət dərəcəsi) / RK3568J (Sənaye dərəcəsi) istifadə edərək, 22nm-line, quraşdırılmış dördlü kortex-a55 prosessoru və Malig52222e qrafik prosessoru, quraşdırılmış müstəqil NPU-nu dəstəkləyir yüngül süni intellekt tətbiqləri üçün.
Təyyarədə aparat konfiqurasiyasından, geniş tətbiqetmələrin, geniş tətbiqetmələrdən, müxtəlif yaddaş və saxlama kombinasiyalarını təmin edin.
Quraşdırılmış müstəqil NPU hesablama gücü 1TOP-a çata bilər (3568J 512Macnpu), yüngül süni intellekt tətbiqləri üçün istifadə edilə bilər.
Yüksək inteqrasiya və zəngin genişləndirmə interfeyslərinə malikdir və ikili gigabit Ethernet portları, hdmi, EDP, 5Minipcle, Sata, M.2, USB2.0, Mipi ekran interfeysi, Mipi Kamera interfeysi və digər periferiklər, səs interfeysi və digər periferiklər, bu da lövhənin istifadə ssenarilərini daha da genişləndirə bilər.
Rəsmi olaraq əsas andriod 11, debain, ubuntu əməliyyat sistemi şəkillərini dəstəkləyir və müxtəlif tətbiq mühitinə tətbiq edilə bilər.
Tamamilə açıq mənbəyi, rəsmi dərslər, tam SDK sürücüsü inkişaf paketləri, dizayn sxeması və digər mənbələri, asanlıqla ölü ucları olmadan başlamaq mümkündür.
RK3566 BTB Core lövhəmizlə bir baza paneli paylaşa bilər. Başqa sözlə, yalnız iki əsas lövhəni dəstəkləmək üçün yalnız bir baza lövhəsini dizayn etməlisiniz.
Ticarət dərəcəsi və sənaye dərəcəsi mövcuddur.
Yüksək keyfiyyətli münasib qiymət.
İstifadə etməyə hazırdır. Çox əməliyyat sistemini dəstəkləyir.
Dual Gigabit Ethernet İnterfeysləri, Dinamik gərginlik tənzimləməsini dəstəkləyin.
Quraşdırılmış müstəqil NPU, hesablama gücü 512MAC / 1TOP-a çata bilər.
Əsas memarlıq modellərinin bir klik açılmasını dəstəkləyir, yüngül süni intellekt tətbiqləri üçün istifadə edilə bilər.
Güclü görüntü təhlili imkanları, asan dekodinq 4k 4k @ 60 framvayda H.264 \ H.265 \ VP9 formatının dekodlaşdırılması və 1080p60 çərçivə h.264 \ h.265 format kodlaşdırma.
İkiqat ekran ekranı, yüksək tərifli və portativdir.
Eyni zamanda 4K60 çərçivə + 1080p60 çərçivəsi görüntüsünə qədər dəstəkləyin.
Müxtəlif xarici ehtiyacları ödəmək üçün zəngin genişləndirmə interfeysləri ilə

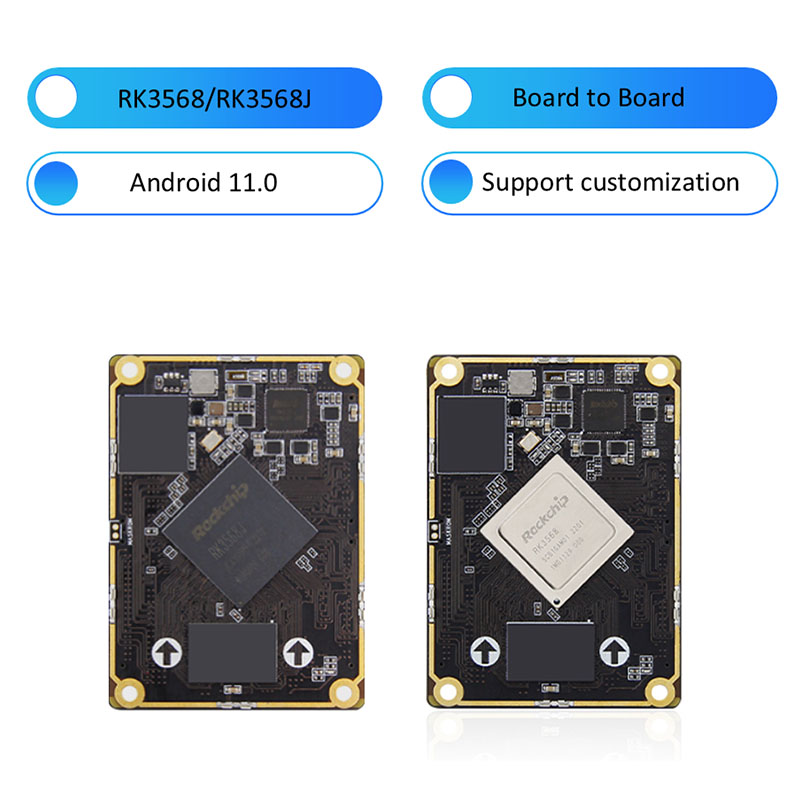

RK3568 BTB CORE Board Təchizatı Konfiqurasiya
Bağlayıcı: Kişi: SGDBM-05-80P-H10 Qadın: SGDBF-05-80P-H30
Əsas çip: RK3568 / RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)
IO: BTB 320 sancaq, 0.5 mm aralığa səbəb olur, bütün i0-ə səbəb olur
Yaddaş: 1/2/4/8GB, LPDDR4 / 4X, 1560MHz
Saxlama: 8/22 / 64/128gb, Emmc
Bağlayıcı: Kişi: SGDBM-05-80P-H10 Qadın: SGDBF-05-80P-H30
Elektrik interfeysi: 12V @ 1a (1a və yuxarı) DC giriş, DC interfeysi
Ethernet: 10/100/1000 Adaptive Ethernet Port * 2
HDMI: HDMI2.0 ekran interfeysi, ikili ekran ekranı, maksimum qətnamə 4096 * 2160 @ 60hz
MIPI-DSI: MIPI ekran interfeysi * 2, Wildfire Mipi ekranına qoşula bilər, İkili ekran ekranı dəstəklənir: tək Mipi rejimi Maksimum qətnamə 1920 * 1080 @ 60hz
Mipi-CSI: Mipi Kamera İnterfeysi * 2, IMX415 / OV8858 kamerasına qoşula bilər
EDP: EDP1.3 Ekran interfeysi * 1, EDP toxunma interfeysi * 1; DƏSTƏK İSTƏYİR
USB2.0: tipli bir interfeys * 3 (ev sahibi); Tip-C interfeysi * 1 (OTG), firmware yandırma interfeysi üçün
USB3.0: tipli bir interfeys * 1 (ev sahibi)
M.2 interfeysi: m.Key tipli bərk dövlət sürücüsü, pslo3.0 * 2 zolaq; 2280 spesifikasiyasına qoşula bilər NVME Qatı Dövlət Sürücüsü
ZTCLE interfeysi: Mini-Pcle interfeysi, tam hündürlüyü və ya yarı boyu WiFi şəbəkə kartı, 4G modulu və ya digər mini-pverter interfeysi modulu ilə istifadə edilə bilər
SİM kart sahibi: SİM kart funksiyası 4G modulu ilə istifadə edilməlidir
SATA interfeysi: Standart SATA interfeysi * 1; SATA Elektrik Təchizatı interfeysi * 1, 12V çıxışı dəstəkləyir
Can: Can * 2
ADC: ADC Alma interfeysi * 1
Serial Port: Debug serial portu * 1 (UART2) standart parametr 1500000-8-N-1; Lvttl serial port * 2 (UART7 & UART9); RS232 * 2 (UART7 & UART9) RS485 * 2 (UART3 & UART4)
TF Card Holder: 512GB-a qədər Micro SD (TF) kart açılış sistemini dəstəkləyir
Audio: Səs çıxışı, 3.5mm audio sahibi * 1 (yaşıl); Audio giriş, 3.5 mm audio sahibi * 1 (qırmızı); Mic Microfone interfeysi * 1 SPK dinamik interfeysi * 1, 1W güc dinamikasını birləşdirə bilər
Düymə: Güc düyməsi; sıfırlama düyməsini; Bərpa düyməsini basın
İnfraqırmızı qəbuledici: İnfraqırmızı uzaqdan idarəetmə funksiyasını dəstəkləyir
RTC: RTC güc yuvası * 1
Fan interfeysi: Soyutma üçün 5V fanatın quraşdırılmasını dəstəkləyir
