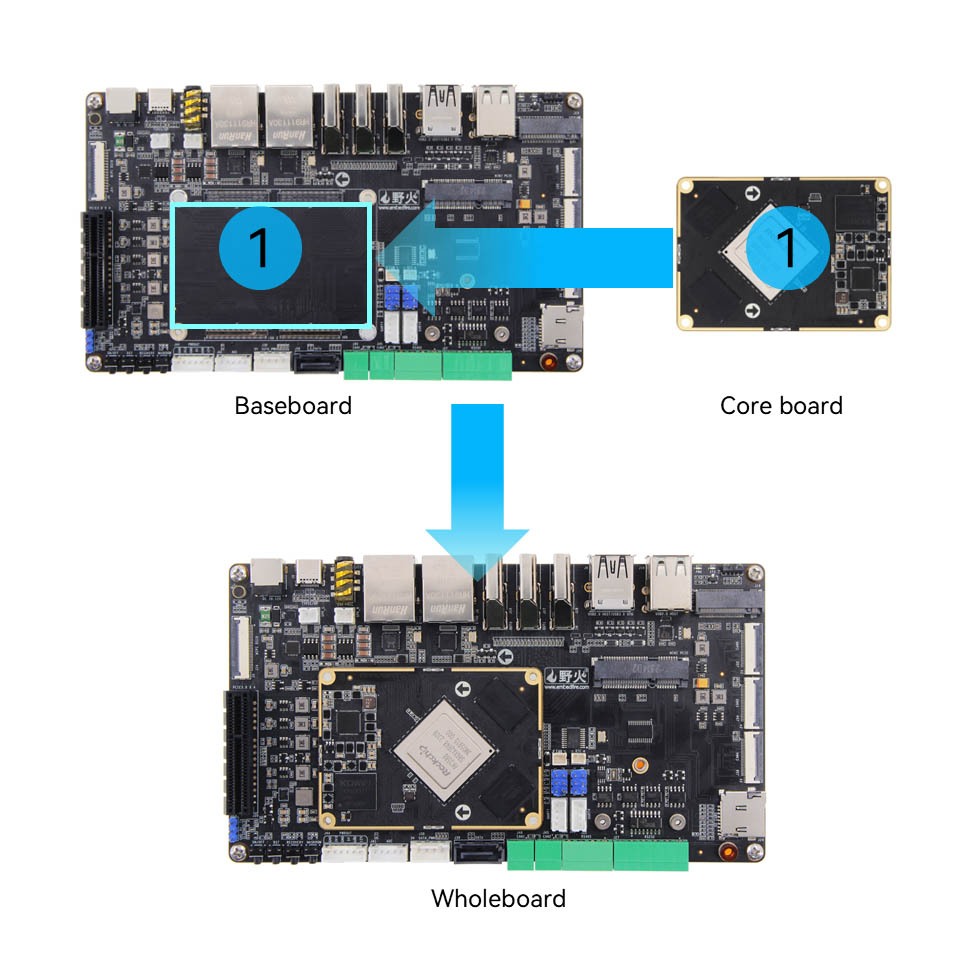

Bu, Board Strukturu RK3588 Board SBC kompüter, istifadəsi asan və inkişaf etdirmək üçün bir lövhədir. Açıq mənbə və pulsuz SDK ilə lövhə asanlıqla istifadə olunur.
Rockchip RK3588, 8nm qabaqcıl proses texnologiyası ilə əsas çip kimi istifadə olunur, əsas tezlik 24ghz, inteqrasiya edilmiş dörd-bit korteks-a76 və dörd-bit korteks-a55, 8K video kodlaşdırma və andodlama və 8K ekrana dəstəklənir Çıxış, super görüntü işləmə imkanları, birdən çox kamera girişi və birdən çox ekran üçün dəstək üçün dəstək.
8 Quraşdırılmış müstəqil NPU hesablama gücü, müxtəlif AI ssenarilərinə imkan verən 6TOP-a çata bilər.
The Pancoard TwoBoard Təchizat konfiqurasiyasından və geniş tətbiqetmələrin seçilməsi üçün müxtəlif yaddaş və saxlama birləşmələrini təmin edin.
yüksək inteqrasiya, ikiqat gigabit şəbəkə limanları, USB, M.2, PCL3.0x4, 5Minipcle, HDMI, Mipi ekran interfeysi və Mipi Kamera İnterfeysi, İnfraqırmızı qəbul, TF kart sahibi və lövhənin istifadəsini daha da genişləndirə bilər.
Rəsmi olaraq əsas andriod 13, debain, ubuntu əməliyyat sistemi şəkillərini dəstəkləyir və müxtəlif tətbiq mühitlərinə tətbiq edilə bilər.
Tamamilə açıq mənbəyi, rəsmi dərsləri təmin edən, SDK sürücüsünün inkişaf dəstləri, dizayn sxematikaları və digər mənbələri, asanlıqla kor ləkələr olmadan başlamağınız mümkündür.
İstifadəyə hazırdır, birdən çox əməliyyat sistemini dəstəkləyir
Quraşdırılmış müstəqil NPU, hesablama gücü 6topa çata bilər
Üç nüvəli memarlıq qəbul edir, Int4 / Int8 / Int16 / FP16 / BF16 / TF32, müxtəlif AI ssenarilərini dəstəkləyir
8 8K videonu asanlıqla kodlaşdırın və deşifr edin
8K @ 60 Çərçivəyə qədər dəstəkləyir H.265 / H.264 / AV1 / VP9 / AVS2 video dekoding və 8K @ 30/30 çərçivə H.264 / H.265 Video kodlaşdırma
Çox ekranlı ekran, yüksək dəqiqlikli taşınabilirlik
Çox ekranlı ekranı dəstəkləyir, 8K @ 60/0/0/0/0/0 @ 60 çərçivə (üç ekranlı ekran) və ya 4K @ 60/0 60/0 60/0 60/0 60/0 60/0 60/0 60 @ 60/0/0 @ 60

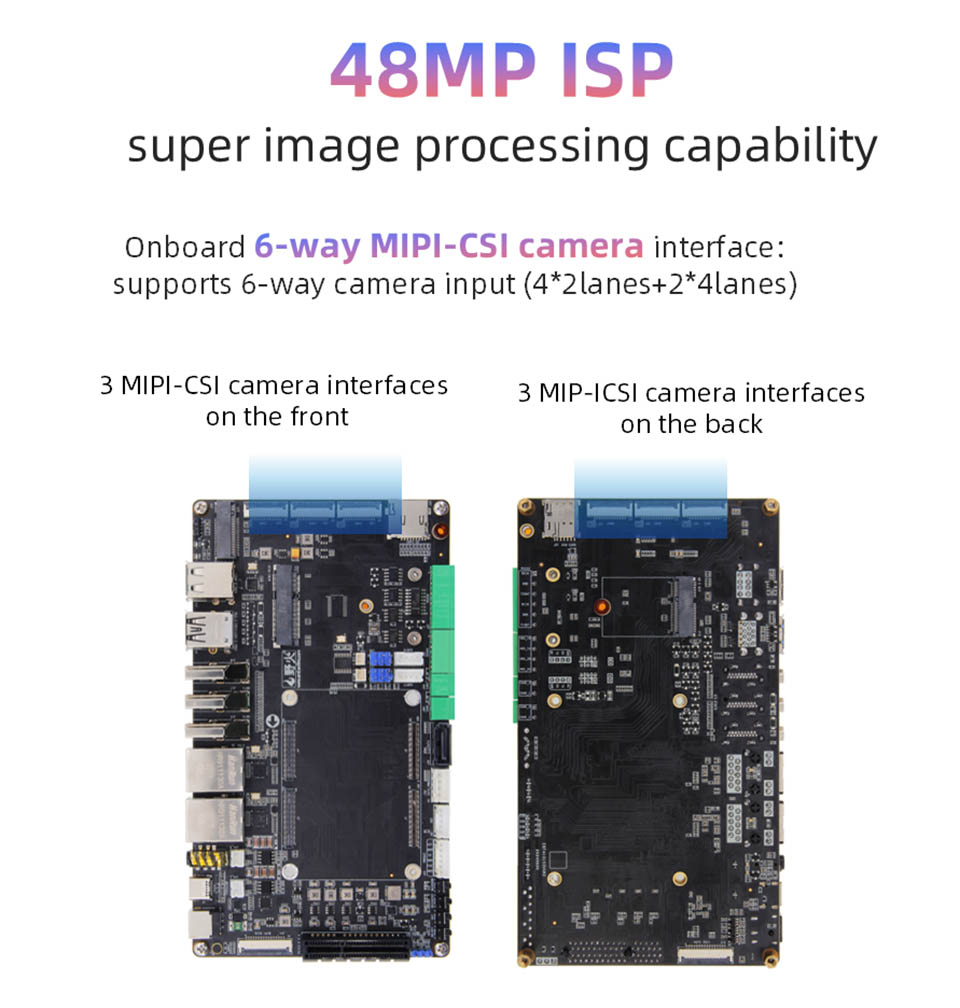

48mpisp, super görüntü emalı qabiliyyəti
On lövhədə 6 yollu mipicsi kamera interfeysi,
6 tərəfli kamera girişi (4 * 2lanes + 2 * 4lanes) dəstəkləyir, müxtəlif cihazların ehtiyaclarını ödəyir

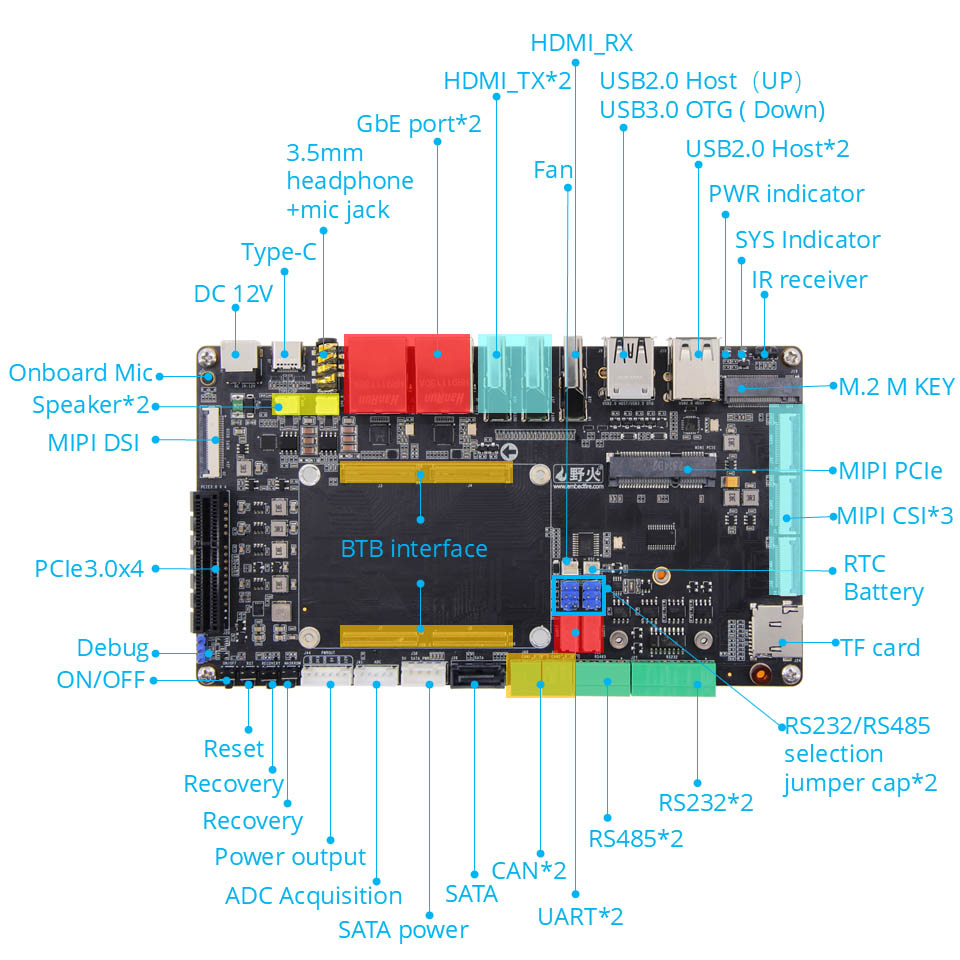

RK3588 Əsas İdarə Heyətinin Parametrləri
Bağlayıcı: Kişi bağlayıcı: DF40C-100DP-0.4v (51) Qadın bağlayıcı: DF40C-100DS-0.4v (51)
Əsas çip: RK3588 (dörd nüvəli A76 + dörd nüvəli A55, Mali-G610, 6tops hesablama gücü) BTB 400 sancaq, 0.5 mm boşluq, bütün i0-ə səbəb olur
Yaddaş: 4/8 / 16GB, LPDDR4 / 4X
Saxlama: 32/64 / 128gb.emmc
Bağlayıcı: Kişi: DF40C-100DP-0.4v (51) Qadın: DF40C-100DS-0.4v (51)
Elektrik interfeysi: 12V @ 2A DC Giriş, DC interfeysi * 1; Güc çıxışı interfeysi * 1
Ethernet: Gigabit Network Port * 2, 10/1000 / 1000Mbps məlumat ötürmə sürətini dəstəkləyin
HDMI: HDMI12.0 Giriş * 1, 3840x2160 @ 60FPS-ə qədər; HDMI2.1 çıxışı * 2, digər ekranlar ilə birdən çox ekranları dəstəkləyir, maksimum qətnamə 7680x4320 @ 60hz (8k qətnamə)
MIPI-DSI: MIPI ekran interfeysi * 2 (ön * 1, arxa * 1), Wildfire Mipi ekranına qoşula bilər, digər ekranları olan birdən çox ekranları dəstəkləyir; Tək Mipi rejimi Maksimum Qətnamə 1920 * 1080 @ 60hz
MIPI-CSI: MIPI Kamera interfeysi * 6 (ön * 3, arxa * 3), vəhşi mipi kamerasına qoşula bilər
USB2.0: USB-HOSTTYPE - bir interfeys * 3
USB3.0: USB-otgtype - bir interfeys * 1; Tip-C interfeysi * 1, firmware yanması üçün istifadə edilə bilər, DP1.4 Protokolunu dəstəkləyir

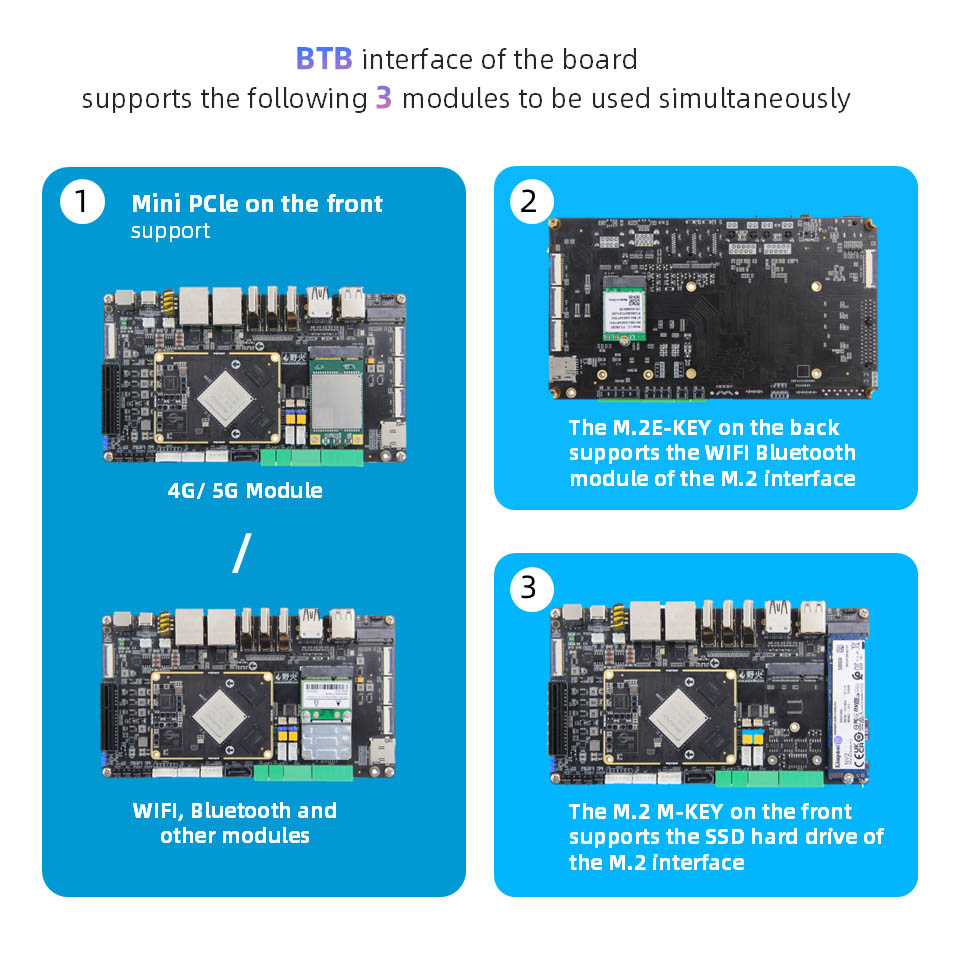

PYLE interfeysi * 1, tam boyu və ya yarı boyu WiFi şəbəkə kartı, 4G modulu və ya digər mini-çriqf interfeysi modulu ilə istifadə edilə bilər: pycle3.0x4 interfeysi * 1
M.2 interfeysi: m.2ekey interfeysi * 1, m.2 e-açar simsiz şəbəkə kart modulunu dəstəkləyir; M.2 m düymə interfeysi * 1, m.2 m-açar pycle3.0 * 4lanes spesifikasiyası 2280 sabit disk dəstəkləyir
TF Kart sahibi: Micro SD (TF) kart sahibi * 1, 512GB-a qədər TF kart açılış sistemini dəstəkləyir
SİM kart sahibi: SİM kart sahibi * 1, SİM kart funksiyası 4G modulu ilə istifadə edilməlidir
SATA interfeysi: standart SATA interfeysi * 1; SATA Elektrik interfeysi * 1, 12V çıxışı dəstəkləyir
Can: Can * 2
ADC: ADC Alma interfeysi * 1
Serial Portu Debug:
Serial portu * 1 (UART2), standart parametr 1500000-8-N-1; Uart serial port * 2 (UART7 & UART9); RS232 * 2 (UART4 və UART7);
RS485 * 2 (UART4 & UART7); RS232 / RS485 Seçim Jumper interfeysi * 2
Audio: Onboard mikrofon mikrofonu * 1; SPK dinamik interfeysi * 2, 3W güc dinamik qulaqlıq çıxışı + mikrofon giriş 2-in-1 interfeysi * 1
Düymə: ON / OFF düyməsini * 1; Maskrom düyməsi * 1; Bərpa düyməsini * 1; Sıfırlama düyməsini *
LED: Elektrik göstəricisi * 1; Sistem Göstəricisi * 1
İnfraqırmızı qəbuledici: Dəstək İnfraqırmızı Uzaqdan İdarəetmə Funksiyası
RTC: RTC güc yuvası * 1
Fan interfeysi: 5V və ya 12V fan soyutma dəstəsini dəstəkləyin
