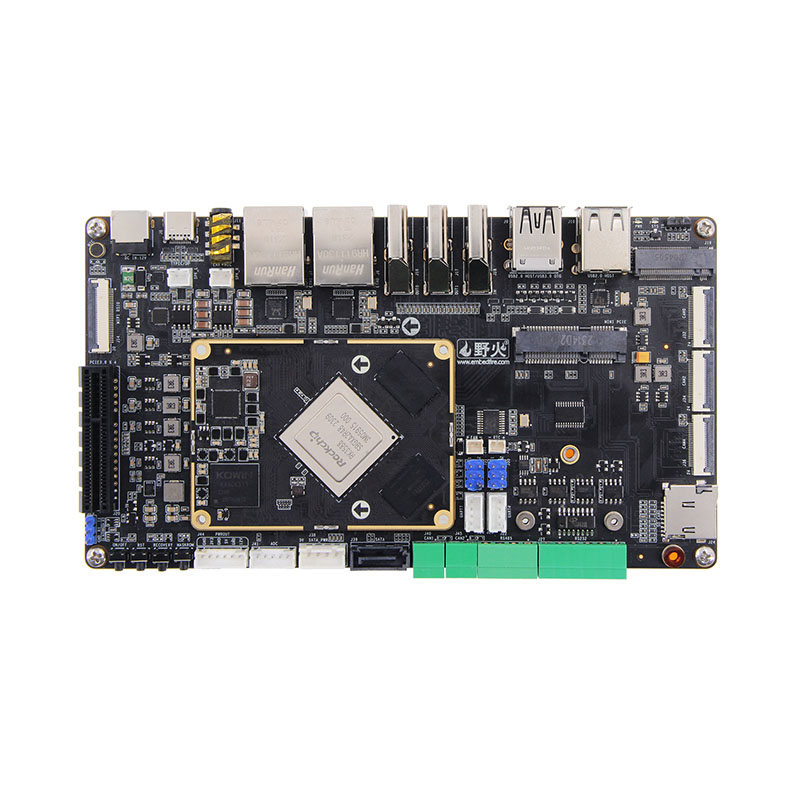

RK3588 Board-to-Board İnkişaf Şurası, modul dizayn və funksional lövhələr (daşıyıcı lövhə) arasında çevik birləşmələrin (daşıyıcı lövhəsi) arasında çevik birləşmələrin (e.g., PCIE, mxm, yüksək sürətli lövhə-board bağlayıcıları) istifadə edərək
İnteqrasiya edilmiş lövhə və ya tək lövhə kompüteri ilə müqayisədə, lövhə-pandor-toard anakartı aşağıdakı əsas üstünlükləri bölüşür:
| Sərəncam | B2B İnkişaf Lövhələri | Ənənəvi MCU lövhələri |
| Genişlənmə | Modul, isti-dəyişdirilə bilən | Sabit periferiklər, tullanan tellər |
| Siqnal keyfiyyəti | GHZ səviyyəli siqnalları dəstəkləyir | Aşağı sürətli GPIO / UART ilə məhdudlaşır |
| İnkişaf sürəti | Təsdiqlənmiş modulları təkrar istifadə edin | Tam cihaz yenidən dizaynını tələb edir |
| İşdən istifadə etmək | Kompleks sistemlər (AI / sənaye) | Sadə nəzarət (sensor giriş) |
● Güclü SOC: Rockchip RK3588 (8 əsas Cortex-A76 / A55, 6tops NPU)
● Modul dizayn: Xüsusi genişlənmə üçün çevik B2B bağlayıcıları
● Yüksək sürətli interfeyslər: PCIE 3.0, USB 3.1, ikili gigabit Ethernet, SATA
● Multi-ekran: 8K @ 60FPS + 4K @ 60fps eyni vaxtda çıxdı
● Sənaye dərəcəli: -40 ° C - 85 ° C əməliyyatı
● Zəngin interfeyslər: mini pci, m.2 m düyməsi, mipi csi
● Çox ekranlı fərqli ekran: üç ekranlı heterojen ekranı və dörd ekranlı heterojen ekranı dəstəkləyir. HDMI * 2; Mipi dsi * 2; Tip-c (DP protokolunu dəstəkləyir)

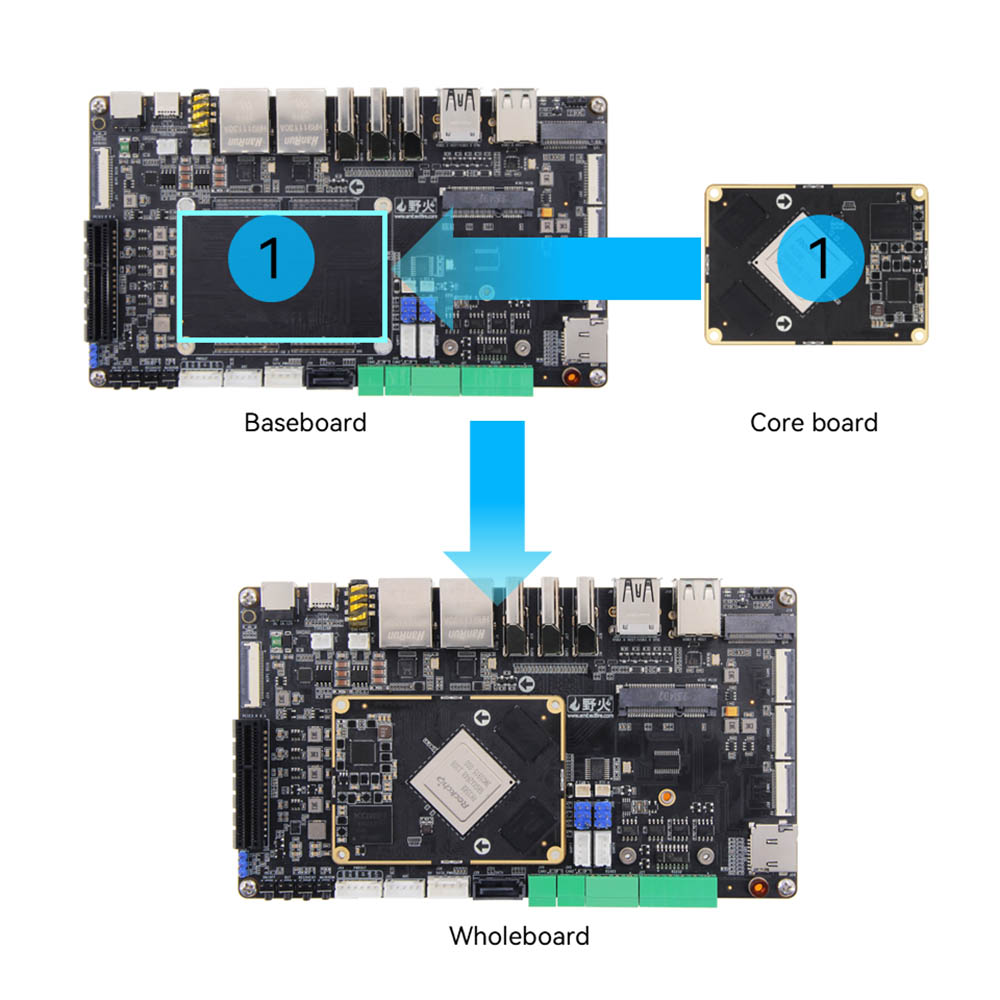

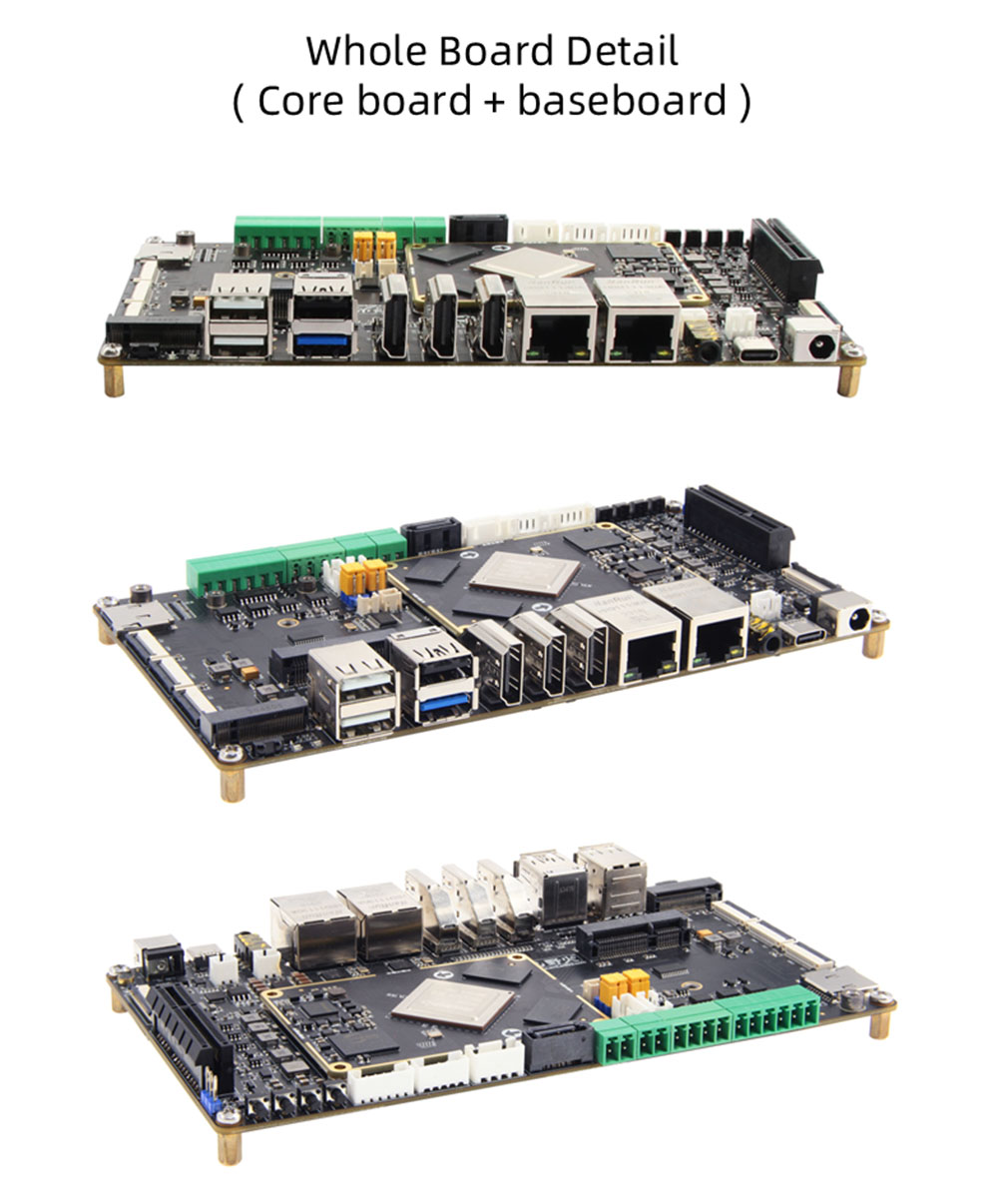

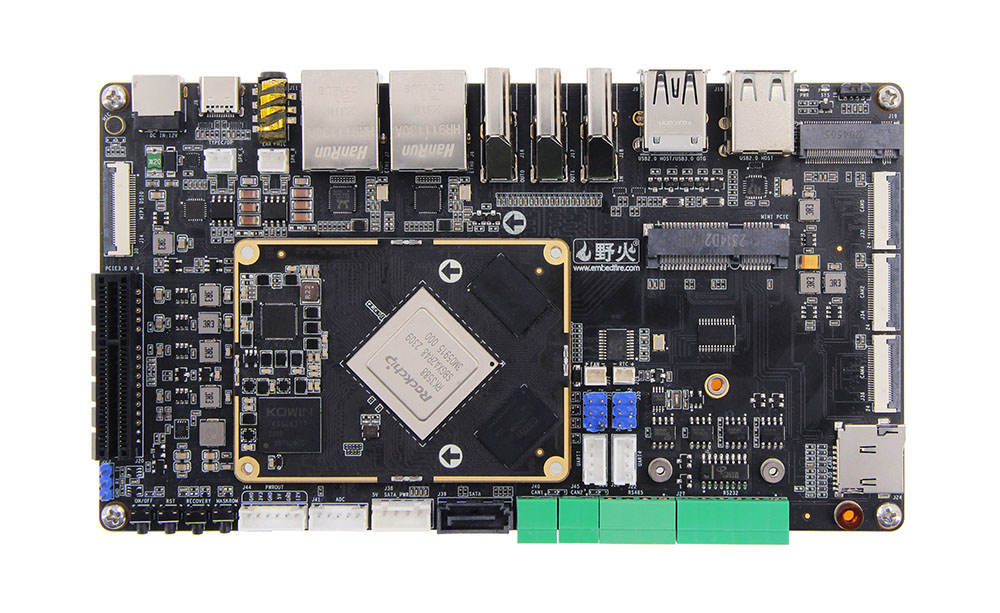

BTB anakartı əsas lövhədən və daşıyıcı lövhədən / baza panelindən ibarətdir.

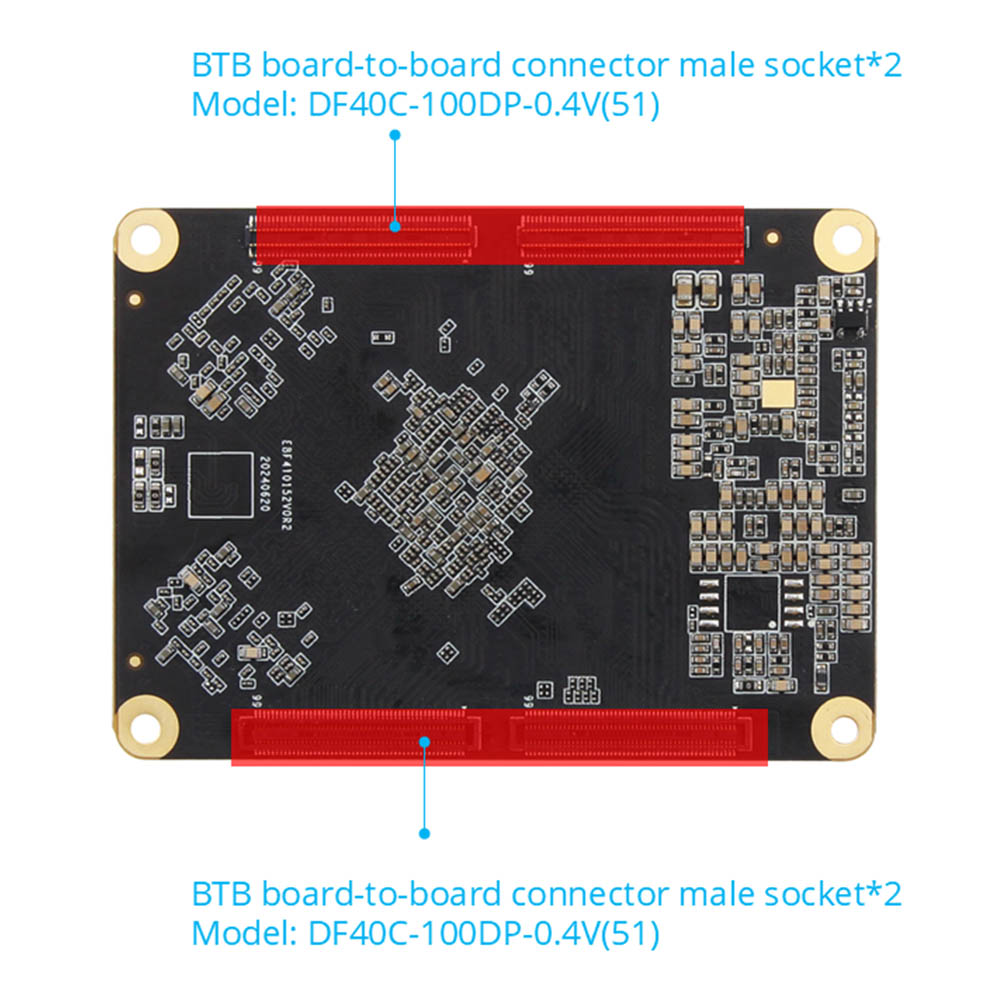

● Bağlayıcı: Kişi bağlayıcı: DF40C-100DP-0.4v (51) Qadın bağlayıcı: DF40C-100DS-0.4v (51)

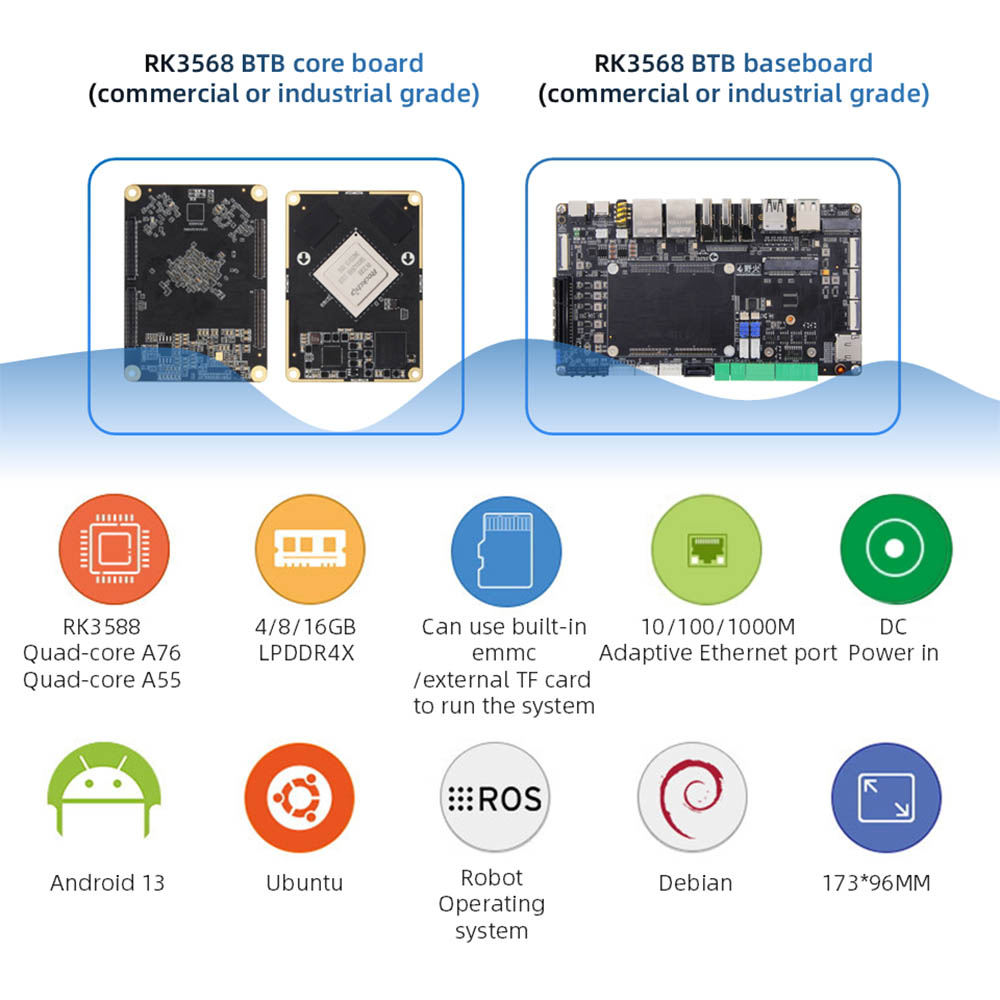

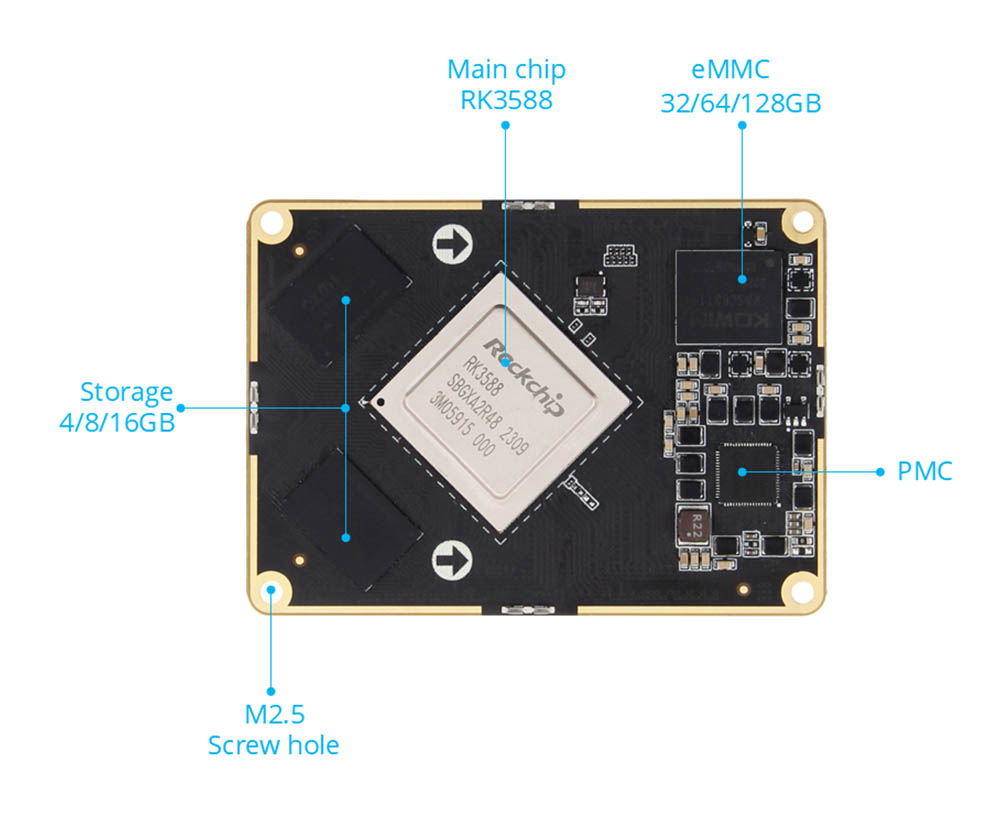

● Əsas çip: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6tops hesablama gücü) BTB 400 sancaq, 0.5 mm boşluq, bütün i0-ə səbəb olur
● Yaddaş: 4/8 / 16GB, LPDDR4 / 4X
● Saxlama: 32/64/128gb. emmc
● Bağlayıcı: Kişi: DF40C-100DP-0.4v (51) Qadın: DF40C-100DS-0.4v (51)

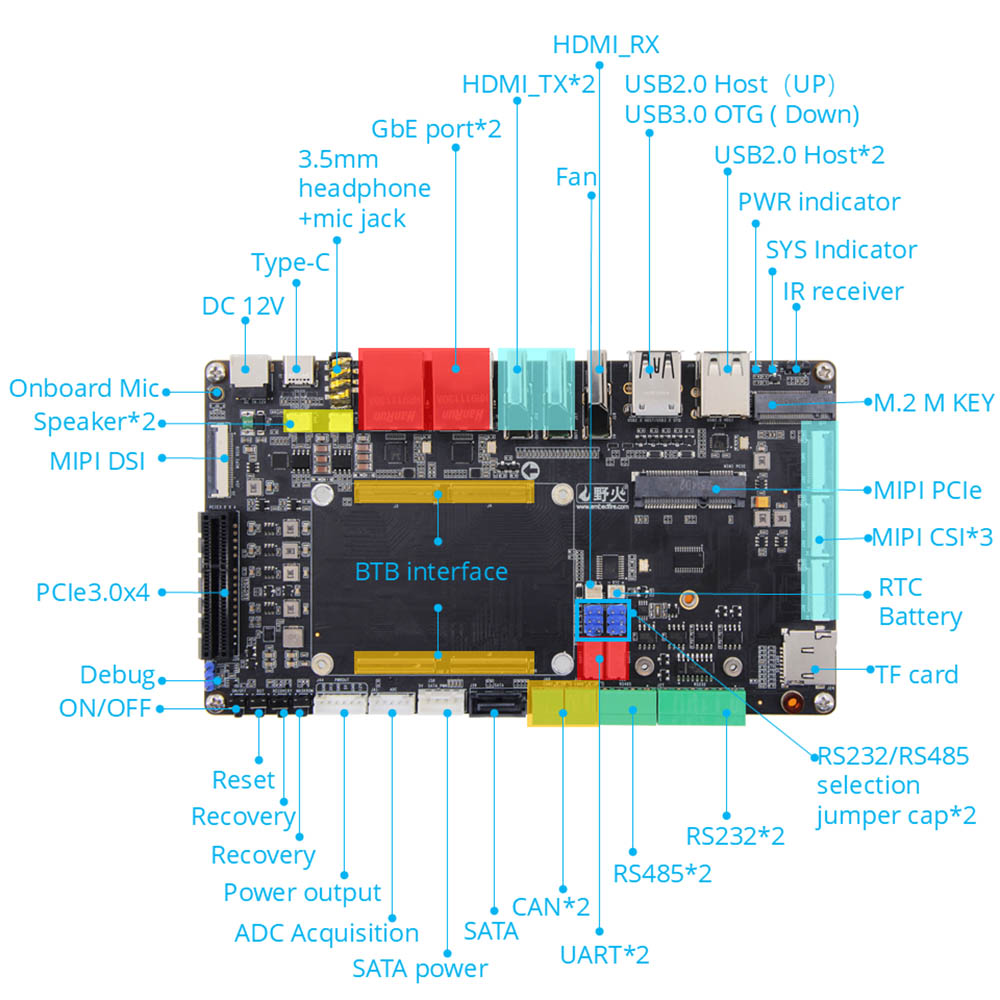

● Elektrik interfeysi: 12V @ 2A DC Giriş, DC interfeysi * 1; Güc çıxışı interfeysi * 1

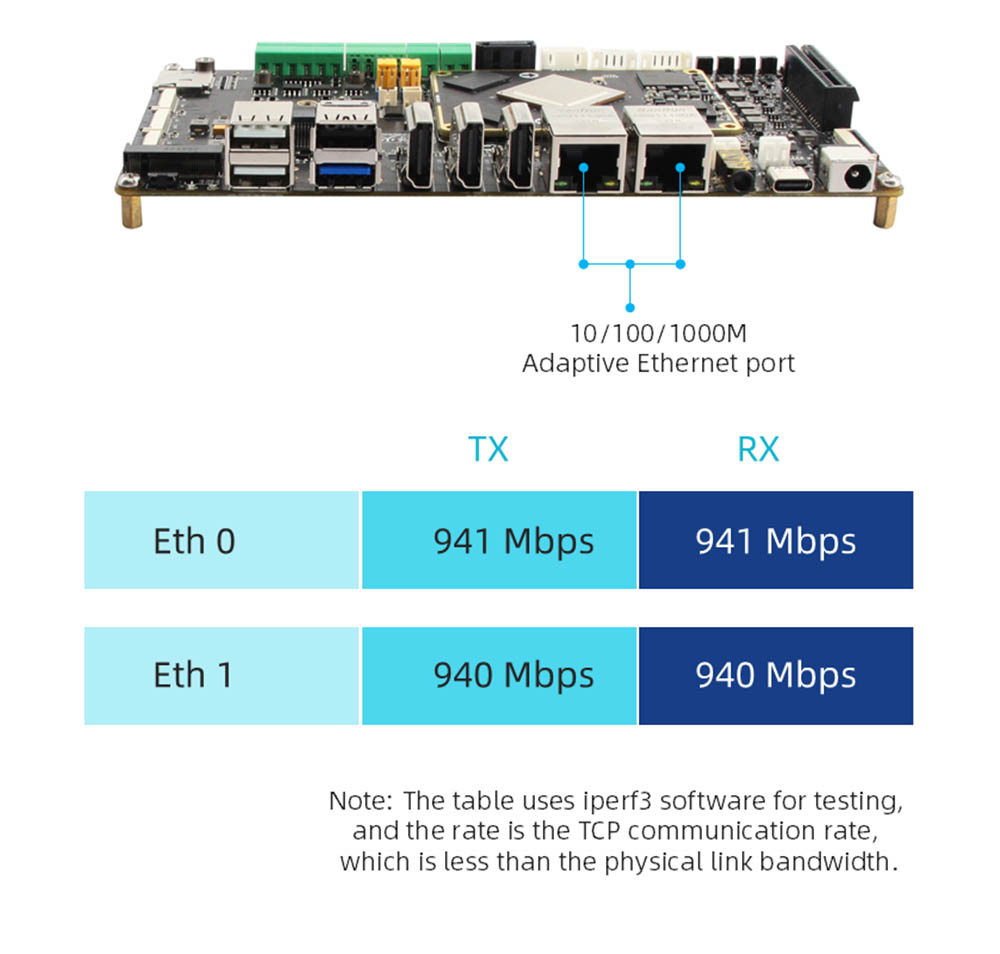

● Ethernet: Gigabit Network Port * 2, 10/1000 / 1000Mbps məlumat ötürmə sürətini dəstəkləyin
● HDMI: HDMI12.0 Giriş * 1, 3840x2160 @ 60FPS-ə qədər; HDMI2.1 çıxışı * 2, digər ekranlar ilə birdən çox ekranları dəstəkləyir, maksimum qətnamə 7680x4320 @ 60hz (8k qətnamə)
● MIPI-DSI: MIPI ekran interfeysi * 2 (ön * 1, arxa * 1), Wildfire Mipi ekranına qoşula bilər, digər ekranları olan birdən çox ekranları dəstəkləyir; Tək Mipi rejimi Maksimum Qətnamə 1920 * 1080 @ 60hz

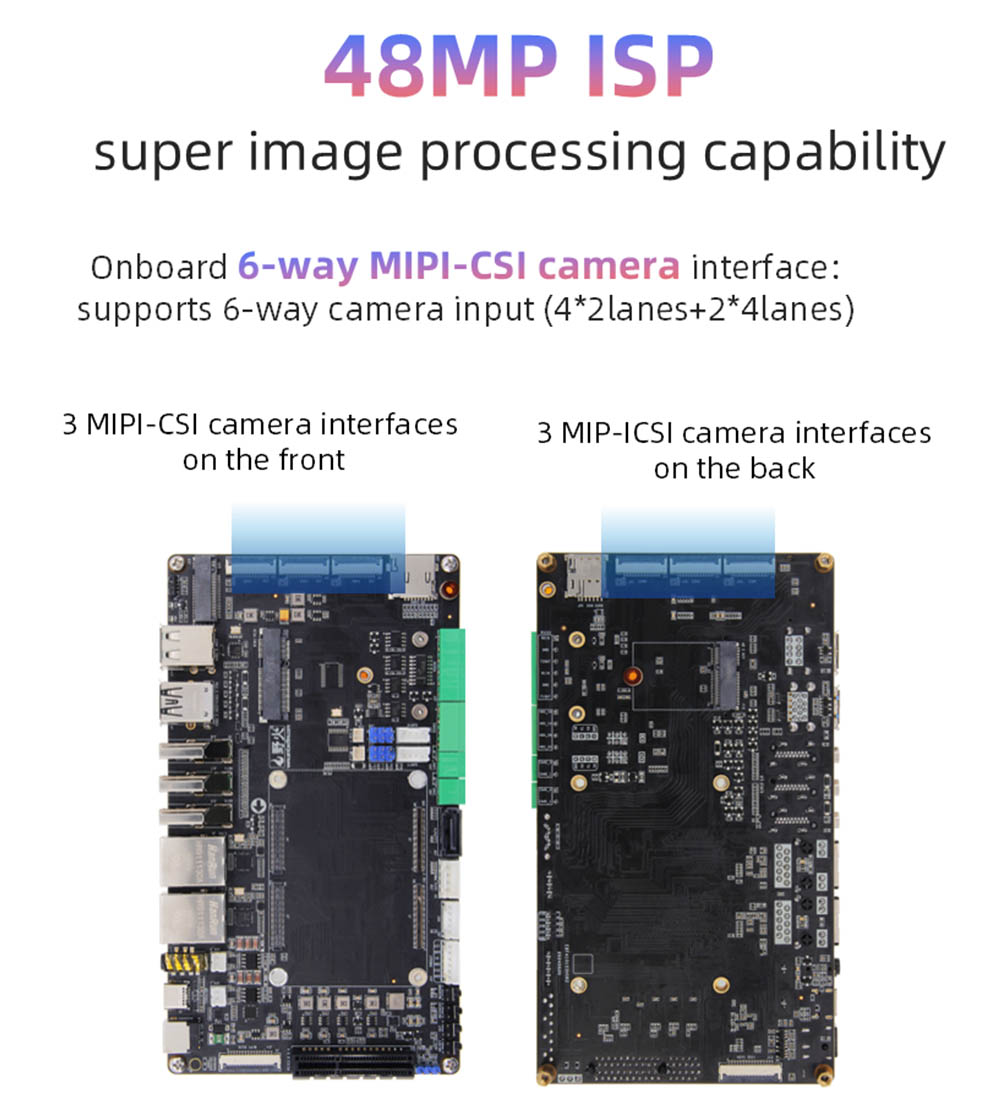

● MIPI-CSI: MIPI Kamera interfeysi * 6 (ön * 3, arxa * 3), vəhşi mipi kamerasına qoşula bilər
● USB2.0: USB-HOSTTYPE - bir interfeys * 3
● USB3.0: USB-otgtype - bir interfeys * 1; Tip-C interfeysi * 1, firmware yanması üçün istifadə edilə bilər, DP1.4 Protokolunu dəstəkləyir

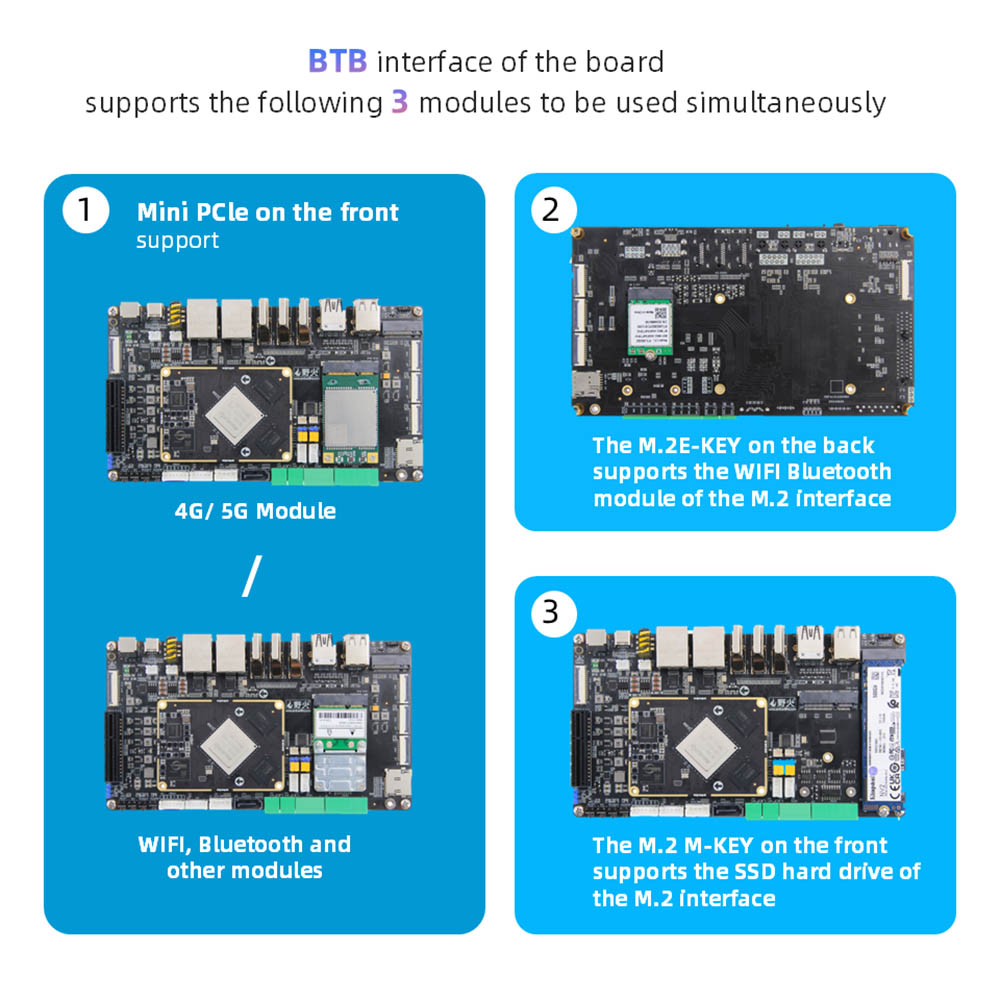

● PYLE interfeysi: mini-pcle interfeysi * 1, tam boyu və ya yarı boyu WiFi şəbəkə kartı, 4G modulu və ya digər mini-pcle interfeysi modulu ilə istifadə edilə bilər: PCLE3.0x4 interfeysi * 1
● M.2 interfeysi: M.2Key interfeysi * 1, m.2 e-açar simsiz şəbəkə kart modulunu dəstəkləyir; M.2 m düymə interfeysi * 1, m.2 m-açar pycle3.0 * 4lanes spesifikasiyası 2280 sabit disk dəstəkləyir
● TF Kart sahibi: Micro SD (TF) Kart sahibi * 1, 512GB-a qədər TF kart açılış sistemini dəstəkləyir
● SİM kart sahibi: SİM kart sahibi * 1, SİM kart funksiyası 4G modulu ilə istifadə edilməlidir
● SATA interfeysi: standart SATA interfeysi * 1; SATA Elektrik interfeysi * 1, 12V çıxışı dəstəkləyir
● Can: Can * 2
● ADC: ADC əldə etmə interfeysi * 1
● Debug serial portu:
● Debug serial portu * 1 (UART2), standart parametr 1500000-8-N-1; Uart serial port * 2 (UART7 & UART9); RS232 * 2 (UART4 & UART7);
● RS485 * 2 (UART4 və UART7); RS232 / RS485 Seçim Jumper interfeysi * 2
● Audio: Onboard mikrofon mikrofonu * 1; SPK dinamik interfeysi * 2, 3W güc dinamik qulaqlıq çıxışı + mikrofon giriş 2-in-1 interfeysi * 1
● Düymə: ON / OFF düyməsini * 1; Maskrom düyməsi * 1; Bərpa düyməsini * 1; Sıfırlama düyməsini *
● LED: güc göstəricisi * 1; Sistem Göstəricisi * 1
● İnfraqırmızı qəbuledici: Dəstək İnfraqırmızı Uzaqdan İdarəetmə funksiyası
● RTC: RTC güc yuvası * 1
● Fan interfeysi: 5V və ya 12V fan soyutma dəstəsini dəstəkləyin
● AI EDGE Computing: Smart Təhlükəsizlik, Smart Nəqliyyat, Smart City, Video Analytics.
● Sənaye avtomatlaşdırılması: PLC nəzarət, maşın görmə.
● Robototexnika: AI-Powered Muxtar Naviqasiya.
● Nəqliyyat vasitələrində tətbiqlər: avtomobildə əyləncə sistemi, avtomobil naviqasiya sistemi.
● Rəqəmsal lövhə: 8K çox ekranlı reklam.
● Tibbi avadanlıqlar: Tibbi endoskoplar, ultrasəs görüntü sistemləri
